交流電流變送器/電壓變送器
型號：MSD-I / MSD-U

一、概述

    交流電流（電壓）變送器是一種能將被測交流電流（交流電壓）轉換成按線性比例輸出直流電壓或直流電流的儀器，廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。交流電流、電壓變送器具有單路、三路組合結構形式，其特點為：

    1、準確度高（典型：0.2%   最好0.05%）。
    2、整個量程范圍都有極高的線性度。
    3、集成化程度高，結構簡單，優良的溫度特性和長期工作穩定性，使變送器免于定期校驗。

二、主要技術指標

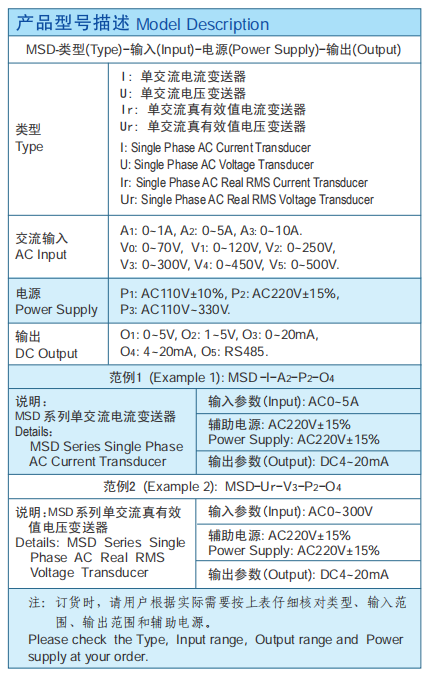

三、產品名稱及型號

四、接線圖

圖一

五、產品調試

　　找到對應于變送器面板上相應的ZERO和CAL兩個調試孔，其內的兩個電位器分別為零點和滿度調校電位器，
調校時用小螺絲刀慢慢旋轉至所需精度即可。

六、安裝
　　采用DIN導軌和螺釘兩種安裝方式，導軌寬度為35mm。螺釘大小為M4×12和M3×12。

七、注意事項
　　1、輸入、輸出、輔助電源接線必須正確，不能錯位。
　　2、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。
　　3、產品出廠時已調校好零點和精度，請勿隨意調整。
