MS6917熱電阻輸入隔離式安全柵（智能型/一入一出）

一、特性

· 1入1出

· 本安輸入

· 適用于Pt100,Cu50 等熱電阻

· 可以編程設定輸入類型和量程范圍

· 隔離輸出4～20mA 或 1~5V

二、概述

1、該隔離安全柵適用于現場危險區域的熱電阻信號輸入, 經過隔離, 轉換為標準直流信號 , 輸出到安全區的控制系統或其它儀表。

2、是智能型的溫度變送隔離安全柵, 有USB接口, 可以通過PC機和控制軟件編程設定輸入的熱電阻類型和量程范圍。

3、單通道 , 一路輸入, 一路輸出。采用獨立的直流電源供電 , 供電電源-輸入-輸出之間隔離。

4、可以與單元組合儀表及 DCS、PLC 等系統配套使用 , 廣泛用于工業生產過程的各種溫度檢測和控制系統。

5、標準35mmDIN 導軌卡式安裝。可拔插的接線插頭端子, 彈簧壓緊連接。

三、技術規格

● 輸入(本安)

輸入類型： Pt100、Cu50等各型熱電阻

溫度量程范圍：取決于所用傳感器類型 (參見量程表)

熱電阻傳感器連接形式: 2線制或 3線制

允許導線電阻：每條導線在10Ω以下

● 輸出

輸出信號：4～20mA,1～5V, 或其它指定信號

負載電阻：電流4~20mA或4 ~20mA 輸出時, 550≤ Ω

電壓1~5V、0~5V或0~10V輸出時, ≥100K Ω

● 供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

最大電流消耗：<38mA

● 常規綜合參數

標準精度：±0.1%(參見熱電阻量程及測量誤差表)

溫度漂移：基本誤差 /10 ℃

響應時間：<1s

隔離能力：輸入-輸出-電源之間2.5KV,1min ,50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC

機殼材質：PC(聚碳酸脂)材料

外形尺寸：16×116×110(mm)

工作環境溫度： -20～＋60℃）

適用于連接的現場設備及所處危險區域：熱電阻溫度傳感器

0區、1區、2區；IIA、IIB、IIC。

● 防爆認證參數

防爆等級標志:[ Exia Ga] IIC

最大安全電壓(Um) ：250VAC/DC

(端子1-2) Uo: 4.6V Io :40mA Po: 0.05W Lo: 14 mH Co: 100 μF

(端子2-3) Uo: 4.6V Io : 290mA Po: 0.34W Lo :0 .21mH Co :100 μF

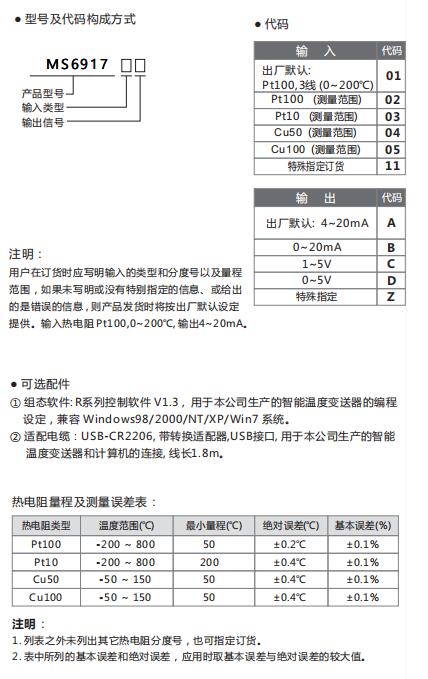

四、型號代碼

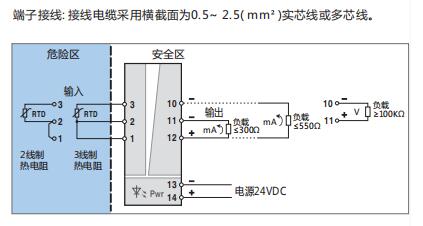

五、端子接線圖
