MS7918熱電阻輸入信號隔離器(智能型一入二出)

添加時間: 2020-07-31 21:08:18
undefined
介紹:

MS7918熱電阻輸入信號隔離器(智能型)

?

一、特性

     1入2出?

     ·適用于Pt100,Cu50等熱電阻輸入

     ·可編程設定輸入類型和量程范圍

     ·隔離輸出4-20mA或1-5V??

二、技術規格

·接受熱電阻信號輸入,經過隔離變送輸出標準的直流信號至控制系統或其它儀表。

?·是智能型的熱電阻輸入溫度變送器,可以通過PC機和控制軟件編程設定輸入類型和量程范圍。并可對輸出信號的零點和滿度進行校驗。

?·一路輸入,兩路輸出。直流電源供電方式,供電電源一輸入一輸出之間以及各通道之間磁電隔離。

?·標準的35mmDIN導軌卡式安裝。可拔插的接線播頭端子,彈簧壓緊連接。

?·可以與單元組合儀表及DCS、PLC等系統配套使用,廣泛用于工業生產過程的各種溫度檢測和控制系統。


?●輸入?

(可以通過PC機及軟件編程設定)

熱電阻∶P1100、Cu50等

?溫度量程范圍∶根據連接的傳感器類型(參見量程表)

熱電阻傳感器連接形式∶2線制或3線制

允許導線電阻∶每條導線在10Ω以下


?● 輸出

?輸出信號∶4~20mA,1~5V,或其它指定信號

負載電阻∶4-20mA輸出時,≤550Ω(出廠默認)

                ?1~5V輸出時,≥100KΩ

●供電電源?

供電電壓范圍∶20-30VDC

額定供電電壓∶24VDC?

電流消耗(24VDC供電時)∶<50mA?


●綜合參數

?標準精度∶±0.1%(參見熱電阻類型、量程及測量誤差表)

溫度漂移∶基本誤差/10℃

響應時間∶<10ms?

隔離能力∶輸入-輸出-電源之間2.5KV,1min.50Hz

絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC

工作環境溫度∶-20-+60℃

儲存環境溫度∶-40~+80℃?

機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20

外形尺寸∶16×116×110(mm)

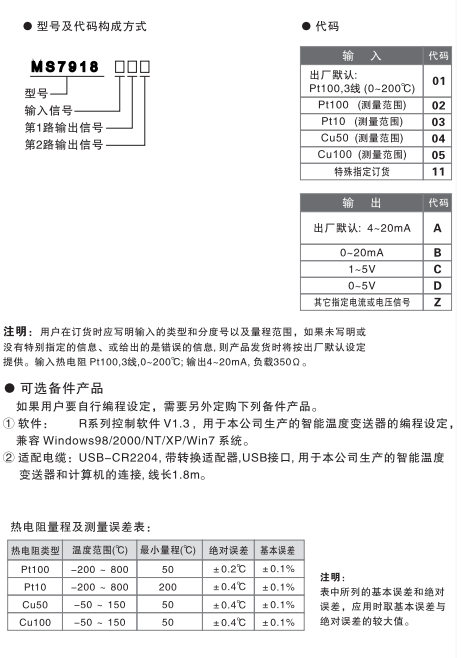

三、型號選擇


四、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

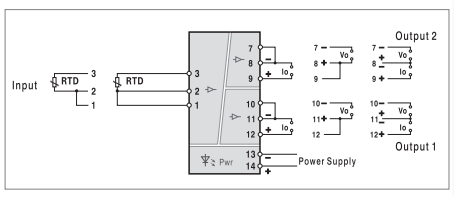

五、端子接線圖
                 ●    端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
