SWP-ASR-MD智能化64路巡檢儀

       ?SWP-ASR-MD智能化64路巡檢儀是一種智能化多功能二次儀表，適合于對多輸入回路進行巡回檢測，報警控制及數據遠傳。

一、儀表特點

       ?1、設計上吸納了當今電腦的結構思路，硬件上采用內帶快閃存儲器的新型微處理器，軟件上引入中文WINDOWS的框架?思路。

       ?2、在人機操作與觀察界面上都對傳統的儀表做了挑戰性的改革，以中文菜單引導組態操作，以集中或分頁畫面顯示各?通道的測量及報警結果，簡潔直觀地給人以"智能"的感受。?

       3、可接受多達64路同類型或不同類型被測輸入信號，根據用戶設定要求完成從信號采集，數據顯示，報警狀態及數據?傳送的全過程。?

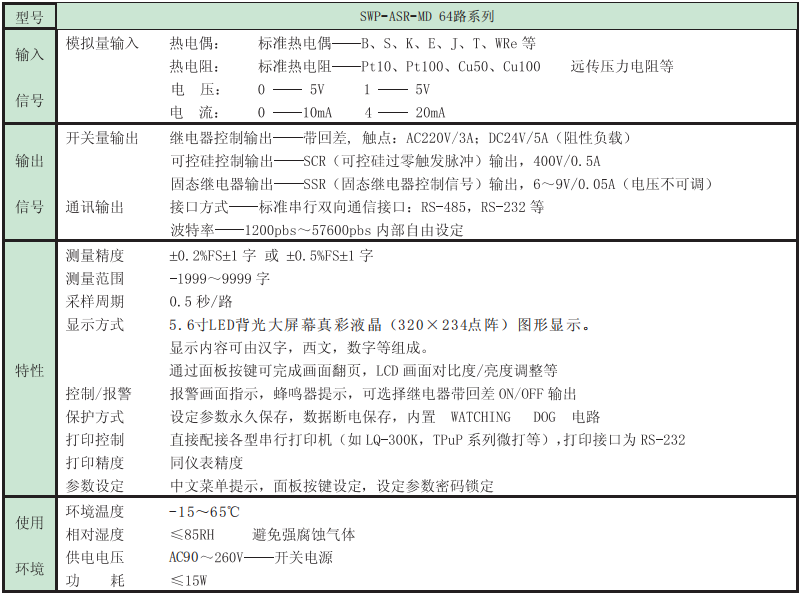

二、儀表主要技術參數?

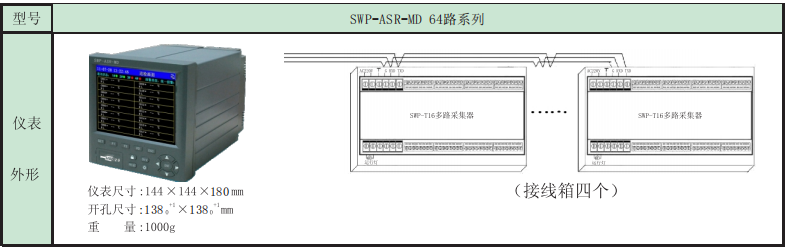

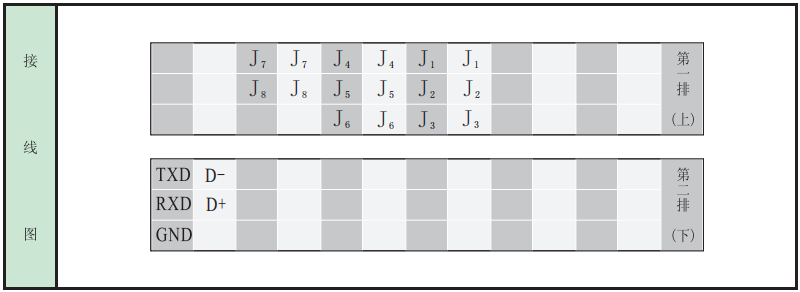

三、儀表外形及接線圖

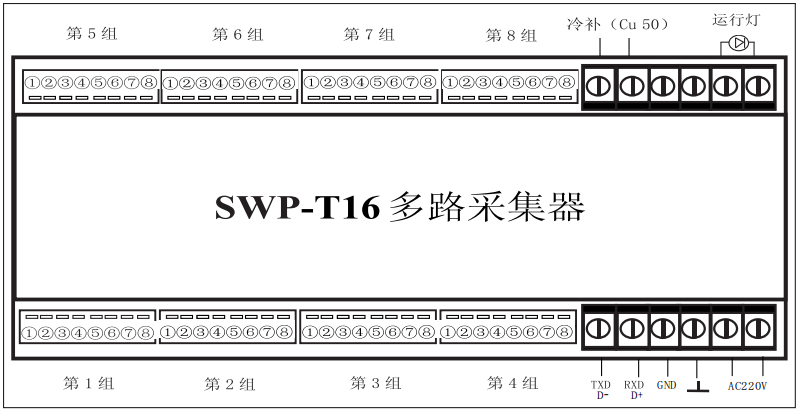

四、儀表輸入箱接線圖

★第1組中①②③④對應的輸入回路號為第1路;⑤⑥⑦③對應的輸入回路號為第2路;?

   第2組中①②③④對應的輸入回路號為第3路;以此類推，最后為第16路。?

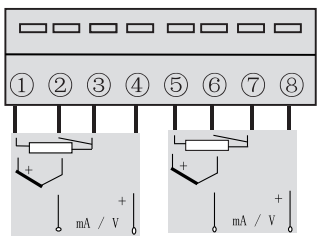

★ 輸入信號接線圖                                                                                                                                            安裝尺寸

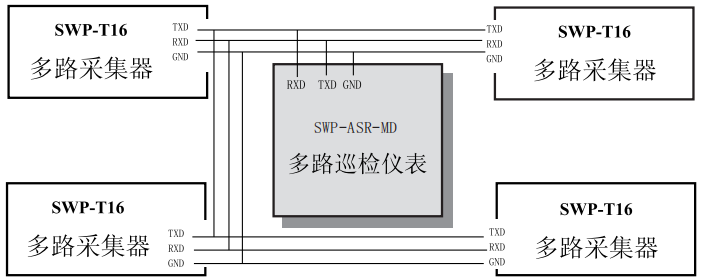

★ 儀表與輸入盒的連接

★ 每一接線盒最多可接32路輸出信號，每臺儀表主機最多可接4個接線盒——128路輸出。

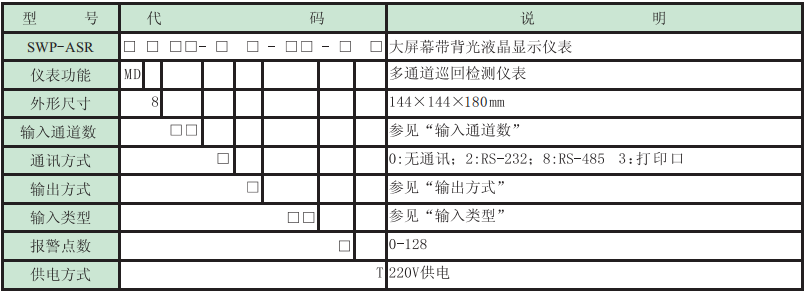

五、SWP-NSR-MD 64路巡檢儀型譜表

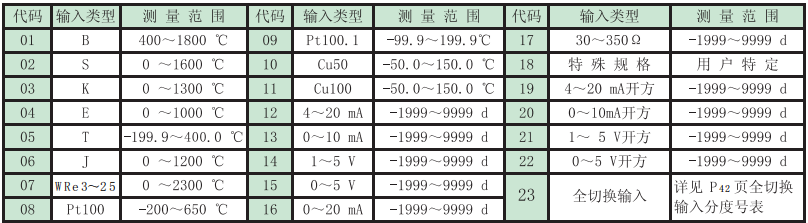

★ 輸入類型

★ 輸入通道數

★ 輸出方式

★ 型號舉例∶SWP-ASR-MD816-22-09-16-T

                    ?16 路輸入通道，通訊方式為RS-232，輸出方式為分別上、下限報警輸出，輸入類型為PT100.1,報警輸出點數?為16，主機供電方式為開關電源。?
