SWP-LED32段雙區PID可編程序控制儀

　　SWP-LED系列32段PID可編程序控制儀適用于需要進行高精度多段曲線程序升/降溫控制的系統。
　　SWP-LED系列32段PID可編程序控制儀可根據生產過程的要求，按照一定的曲線進行控制。
一、主要特點
　　1、可分別帶有一路PID控制輸出及一種變送輸出，可適用于各種測量控制場合。
　　2、最多可分三十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。

　　3、可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑切換。
　　4、具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。
　　5、可選擇采用雙區PID控制，抑制超調，提高控制精度。

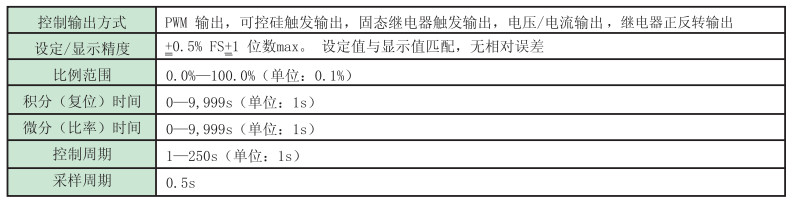

二、特殊技術參數

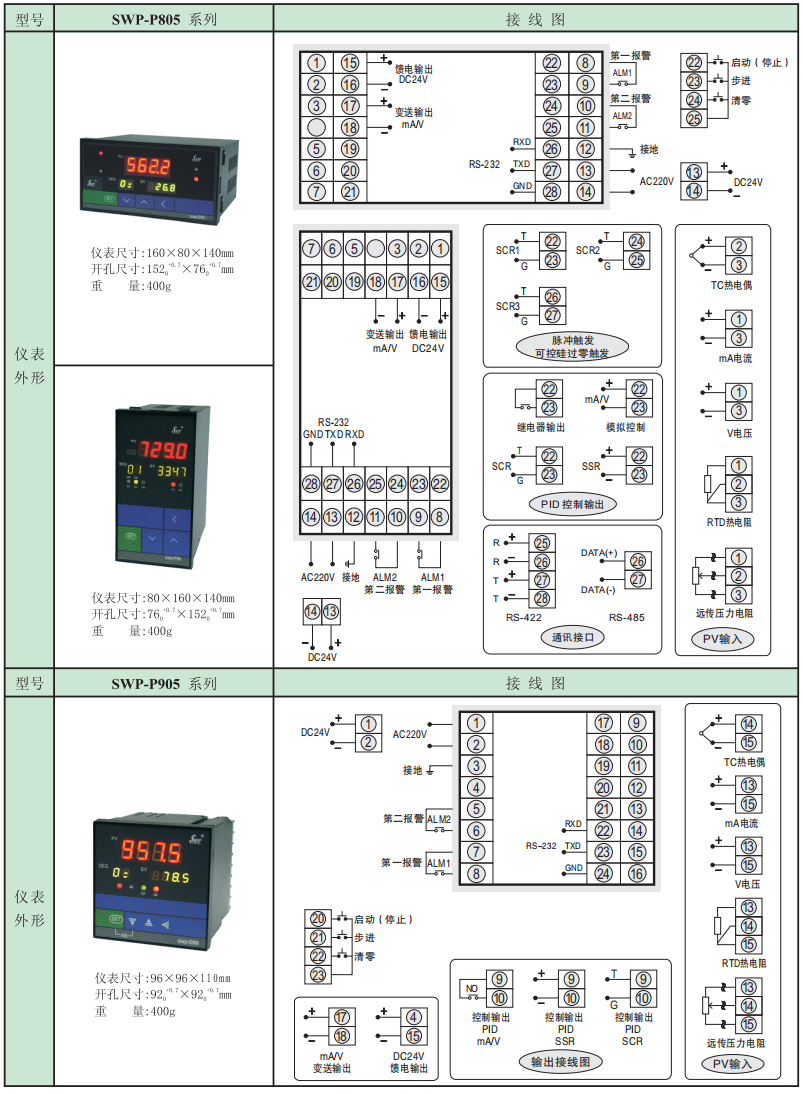

三、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）

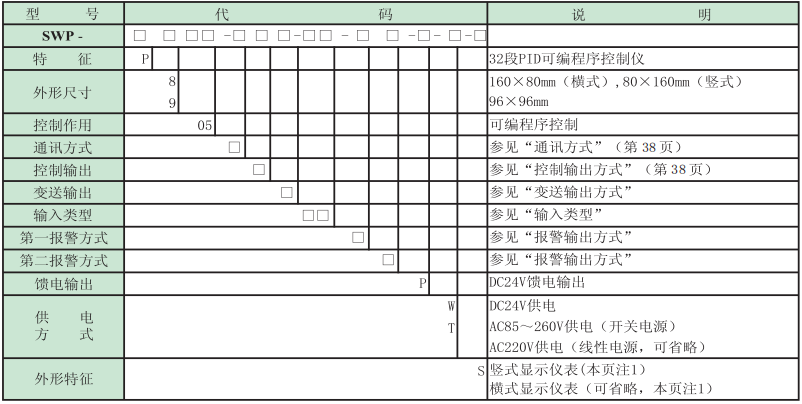

四、SWP-LED系列32段PID可編程序控制儀型譜表

特殊型號或要求的,請提供分度號或參考標準，定貨時說明 。

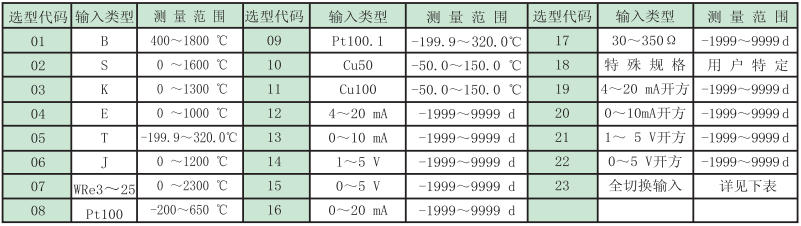

★ 輸入類型

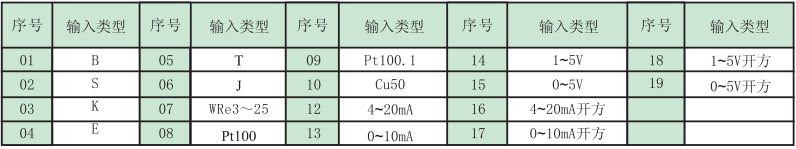

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

★ 報警輸出方式

★ 變送輸出方式

★ 控制輸出方式

★ 通訊方式

★ 一路報警輸出只可選擇N、H或L報警輸出。
★ 注1：儀表顯示方式為PV、SV、SEG三LED顯示。
★ 型號舉例：
　?、賁WP-P805-822-12-HL
　　輸入類型為4～20mA，4～20mA控制輸出，4～20mA變送輸出，帶RS-485通訊，帶上下限繼電器報警輸出。
　?、赟WP-P905-222-12-HL-P
　　輸入類型為4～20mA，4～20mA控制輸出，4～20mA變送輸出，帶RS-232通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出。
