UHZ-50/S-UK系列插入式磁性浮球控制器
介紹：
UHZ-50/S-UK系列插入式磁性浮球控制器
一、概述
UHZ-50/S-UK系列插入式磁性浮球控制器輸出液位的開關信號，可用于石油、化工、環保、造船、民用建筑等企業，承壓和敞口容器的液位控制和報警。
優點：1、結構簡單安裝方便維護簡易
2、使用范圍廣，適用多種介質的液位控制
3、一個控制器可最多控制4個點
4、重復動作精度高
5、而腐蝕性強
6、特殊要求可協商訂制
二、結構原理
利用磁性浮球隨液位升降使處在主導管內設定位置的干簧管開關動作發出打冷戰開關轉換信號。

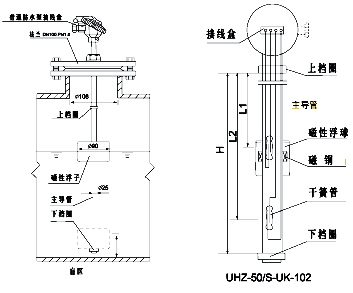

圖一、結構原理圖
三、主要技術參數
1、公稱長度：70－3000mm
2、控制誤差：±10mm
3、觸點容量：220VA.C/A（阻性）
4、介質密度：≥0.55g/cm3
5、工作壓力：1.0,1.6,2.5MPa
6、防爆等級：ExdⅡBT4-6
7、介質溫度：0℃~+80℃
8、介質粘度：≤0.4Pa.S
9、出線接口螺紋：M20X1.5內螺紋

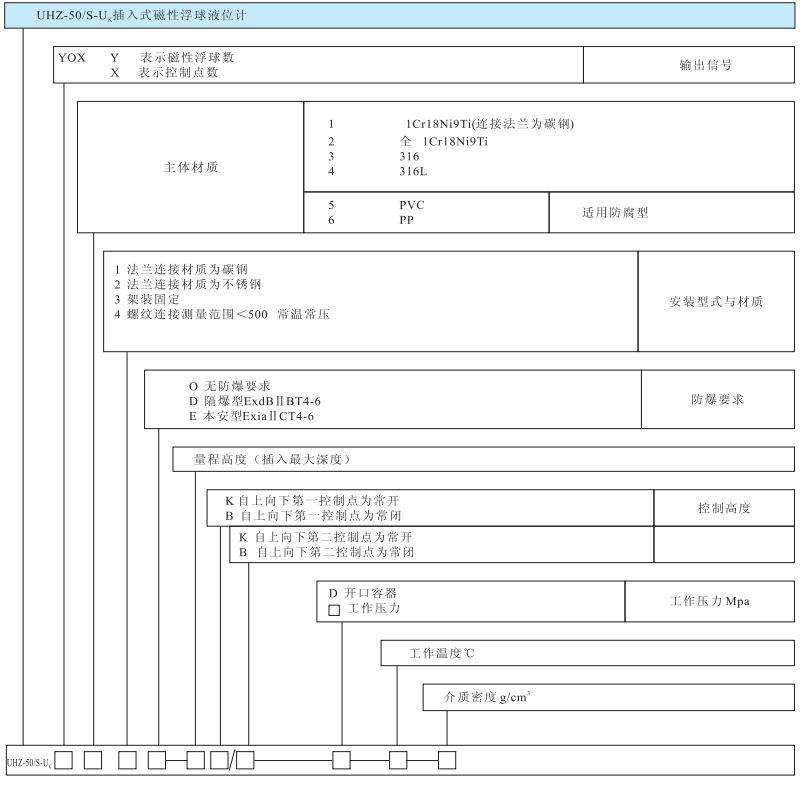

四、產品選型表
| 型號 | 內容 |
| Uk-01 | 單只磁性浮球，1個控制點 |
| Uk-02 | 單只磁性浮球，2個控制點 |
| Uk-03 | 單只磁性浮球，3個控制點 |
| Uk-04 | 單只磁性浮球，4個控制點 |
| Uk-02 | 2只磁性浮球，2個控制點 |
| Uk-03 | 3只磁性浮球，3個控制點 |
| Uk-04 | 4只磁性浮球，4個控制點 |
選型舉例：
測量地下水池，采用插入式磁性浮球控制器?？刂粕?、下兩位（上500，下800）常溫常壓，法蘭連接材質為不銹鋼，總高度1500。 UHZ-50/S-UK-102.2.2.0-1500-500K/800B-D-0-1.0

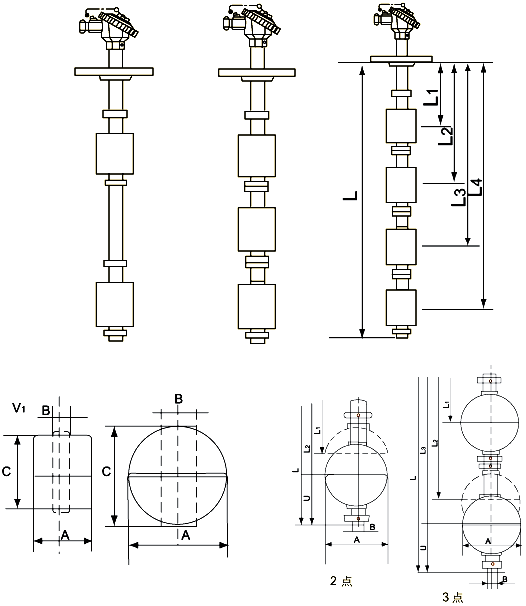

五、產品結構
因浮球的外觀體積與測量介質的比重有關，故控制器的結構形式也有所不同
| 型號 | 外觀尺寸 AxBxC | 壓力 (MPa) | 溫度 ℃ | 重量 (g) | 體積 (cm3) | 比重 (g/cm3) |
| V1圓柱型 | 60x5x90 | 2.5 | 120 | 134 | 226 | 0.8 |
| V2球形 | 110x5x110 | 1.6 | 120 | 227 | 676 | 0.45 |
| V3球形 | 110x3x110 | 1.6 | 120 | 255 | 654 | 0.52 |
| 球形 | A | B | L1 | V | 一球二接點距離 | 二球二接點距離 |
| V1圓柱型 | Φ60 | Φ12 | 50 | 100 | 60 | 125mm |
| V2球形 | Φ110 | Φ12 | 90 | 120 | 60 | 150mm |
| V3球形 | Φ110 | Φ18 | 90 | 120 | 60 | 150mm |
 |
| 結構形式 |

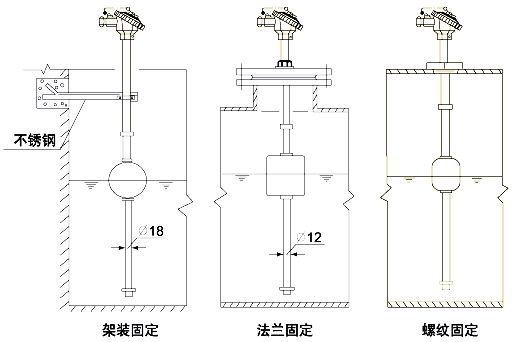

六、安裝使用和維護
1、控制器的安裝應避免被被測介質的進口處，以減少介質流體對浮球的沖擊而產品的影響。
七、應用須知
1、不適用于含有懸浮雜質和親磁場質的液體介質，這些物質對浮球造成卡阻現象；
2、因該控制器輸出開關觸點功率較小，在使用過程中最好采用中間繼電器。
八、定貨須知
1、規格型號
2、測量范圍及控制高度
3、工作壓力
4、工作溫度
5、介質名稱和密度
6、材質要求
6、特殊要求協議簽定
